Der 'CGM Miniaturen Generator' - Erzeugen von Miniaturen zu CGM Dateien für Canto Cumulus

Der CGM Miniaturen Generator ist eine Erweiterung für den Canto Cumulus Workgroup oder Enterprise Client 7.5 oder neuer, der auf der Canto EJaP-Technologie (Embedded Java Plugins) basiert. Das Modul ermöglicht das Erzeugen von Miniaturen zu Dateien im CGM Format (Suffix '.cgm').

Es werden mit Hilfe der Software CGM to Image der Firma Larson Software Technology, Inc., die auf dem Cumulus Client Rechner oder im Netzwerk installiert sein muss, die CGM Dateien in das JPEG Format konvertiert. Weitere Informationen und eine Demoversion zum Produkt finden Sie unter www.cgmlarson.com.

Die ausgewählten Dateien im CGM Format werden in das JPEG Format konvertiert, diese Version wird dann wieder als Miniatur, die Cumulus dann auch für die Voransicht verwendet, in den Cumulus Katalog eingelesen und dort gespeichert. In den Voreinstellungen können Parameter zur Erzeugung der JPEG Miniaturen gesetzt werden.

Haben Sie Ideen oder Wünsche, die dieses Produkt für Sie noch produktiver macht? Wir erweitern die Software gerne auf Basis Ihrer Wünsche. Senden Sie einfach eine Email an uns, indem Sie hier klicken.

0.1 Danksagung

Vielen Dank an alle Personen, die geholfen haben, dieses Produkt entstehen zu lassen bzw. zu verbessern. Ein besonderer Dank gilt den folgenden Personen, die die Entwicklung unterstützt haben, bzw. die durch Ihre Mithilfe die Entwicklung ermöglicht haben:

Condok GmbH, Herr K. Hantelmann, Kiel, Germany

Larson Software Technology, Inc. , Don, Sales and Support, Houston, Texas, USA

In dem Ordner 'Installation' befindet sich das Verzeichnis 'CGMSupport'. Kopieren Sie diesen Ordner samt Inhalt in den 'ejp'-Ordner des Installations-Ordners Ihrer Cumulus Client Anwendung. Dieser befindet sich nach einer Standard-Installation unter Windows unter 'C:\Programme\Canto\Cumulus 7 Workgroup Client', unter Mac OS X ist dies 'Macintosh HD/Programme/Cumulus 7 Workgroup Client'. Unter Mac OS X öffnen Sie diesen Ordner, indem Sie den Installations-Ordner Ihrer Cumulus Anwendung öffnen und dann die Taste STRG bzw. CTRL drücken und gleichzeitig das Symbol Ihrer Cumulus Client Anwendung auswählen, um das Kontextmenü für die Anwendung zu erhalten. In diesem Menü wählen Sie 'Paketinhalt zeigen' und öffnen erst 'Contents' und dann 'MacOS'. Dort finden Sie den 'ejp' Ordner.

Sobald Sie die Cumulus Applikation erneut starten, können Sie die Funktionen nutzen, die der CGM Miniaturen Generator bietet. Der CGM Miniaturen Generator erzeugt innerhalb der Cumulus Applikation sein eigenes Menü mit Namen 'CGM'.

Wenn Sie eine Vollversion des Produktes erworben haben, müssen Sie vor der Verwendung die mitgelieferte Seriennummer im Lizenzdialog angeben, indem Sie den Menü-Befehl 'CGM>Lizenz...' wählen:

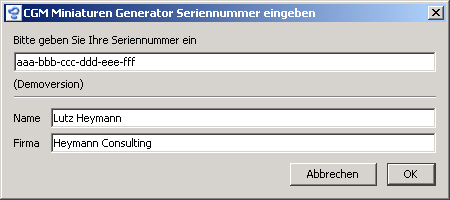

Der 'CGM Miniaturen Generator' Lizenz-Dialog

Die Lizenzangaben werden im Konfigurationsverzeichnis des Cumulus Clients lokal gespeichert. Wenn Sie den CGM Miniaturen Generator auf verschiedenen Rechnern einsetzen möchten, müssen Sie also die Seriennummer auf all diesen Rechnern angeben, bevor Sie die Version voll nutzen können.

1.1 Demoversion

Die Demoversion ist eine voll funktionsfähige Version des 'CGM Miniaturen Generator', so dass Sie die Software intensiv testen können. Sie können pro Aktion nur eine Miniatur zu einer CGM Datei erzeugen, in der Vollversion können Sie beliebig viele Miniaturen gleichzeitig erzeugen. Die Demoversion der Applikation wird die Erzeugung nach einem Datensatz abbrechen und darauf hinweisen, dass es sich um eine Demoversion handelt. Die Funktion 'Cataloging Listener installieren', die die Erzeugung der Miniaturen direkt beim Katalogisieren ermöglicht, ist nur in der Vollversion verwendbar.

Die Demoversion ist nur zum Testen der Software gedacht. Wenn Sie das Produkt erwerben möchten, senden Sie bitte eine Email an Heymann Consulting, wir senden Ihnen dann gern ein Angebot zur Bestellung.

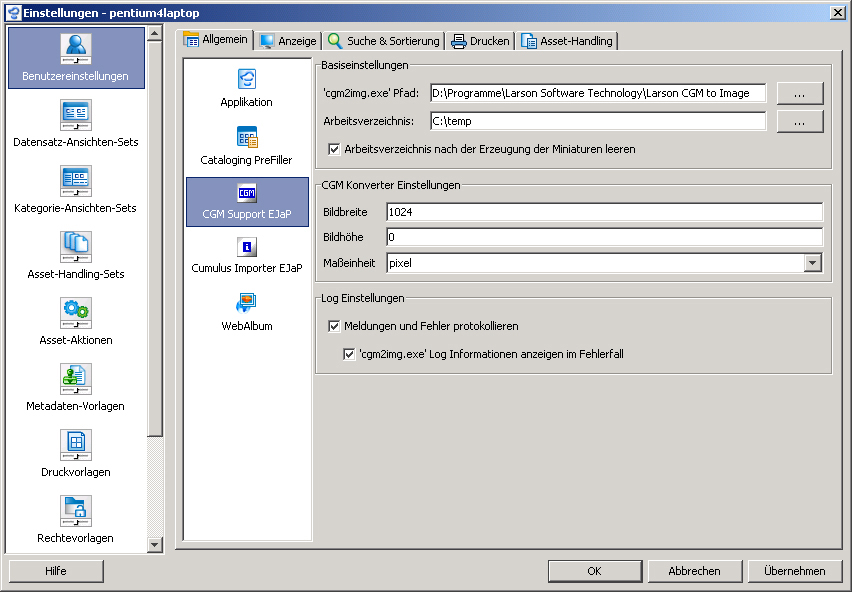

Die Voreinstellungen des CGM Miniaturen Generators

Vor der Anwendung des CGM Miniaturen Generators müssen die Voreinstellungen zur Erweiterung gesetzt werden:

1. Öffnen Sie den Cumulus Client und öffnen Sie einen oder mehrere Kataloge.
2. Wählen Sie aus dem Menü CGM>Einstellungen...>CGM Support EJaP, um die Voreinstellungen zu konfigurieren.
3. Setzen Sie unter 'cgm2img.exe' Pfad den Verzeichnispfad, in dem sich das Larson Programm 'cgm2img.exe' befindet, indem Sie es über den Button '...' auswählen.
4. Setzen Sie unter 'Arbeitsverzeichnis' den Verzeichnispfad, in dem die JPEG Dateien erzeugt werden sollen, indem Sie es über den Button '...' auswählen.
5. Setzen Sie den Schalter 'Arbeitsverzeichnis nach der Erzeugung der Miniaturen leeren', wenn die JPEG- und Logdateien nach der Erzeugung wieder automatisch gelöscht werden sollen. Hinweis: es wird der gesamte Inhalt des Verzeichnisses gelöscht.
6. In den CGM Konverter Einstellungen können Sie die Größe der Miniatur spezifizieren. Wenn Sie Bildbreite oder Bildhöhe auf 0 setzen, bleibt beim Umrechnen das Seitenverhältnis von Höhe und Breite in der konvertierten Version erhalten. Wir empfehlen die Einstellung, wie im obigen Screenshot gezeigt, da Sie bei dieser Einstellung eine optimale Miniatur und Voransicht erhalten.
7. In den Log-Einstellungen können Sie spezifizieren, ob Sie die Meldungen des CGM Miniaturen Generators und des Tools 'cgm2img.exe' angezeigt bekommen wollen. Wenn Sie beide abschalten, erhalten Sie die Anzahl der Fehler angezeigt, aber keine weiteren Hinweise zu diesen.

Das 'CGM Miniaturen Generator' Applikationsmenü

Nach der Konfiguration der Voreinstellungen können Sie die Erweiterung verwenden, indem Sie wie folgt vorgehen:

7. Selektieren Sie die Datensätze, zu deren Assets eine Miniatur erzeugt werden soll und wählen Sie aus dem Menü 'CGM>CGM Miniaturen erzeugen...'.
8. Nach der Bestätigung werden dann die einzelnen Datensätze abgearbeitet und auf Basis der Voreinstellungen werden die Miniaturen in der gewünschten Größe erzeugt und in den Katalog geladen.
9. Wenn Sie in den Vereinstellungen das Log aktiviert haben, werden Log Informationen angezeigt, die genauer informieren, welche Aktionen durchgeführt wurden und welche Fehler aufgetreten sind.

10. Vor dem Katalogisieren können Sie einen sogenannten 'Cataloging Listener' aktivieren. Dieser wird aktiv, sobald ein Datensatz erzeugt wird und wird dann direkt die Erzeugung der Miniatur für Dateien im CGM Format anstoßen.

1. Die Applikation basiert auf der Software der Firma Larson Software Technology, Inc.: CGM to Image. Weitere Informationen und eine Demoversion zum Produkt finden Sie unter www.cgmlarson.com.

2. Die JPEG Dateien werden in dem angegebenen temporären Verzeichnis erzeugt. Die Parameter der Voreinstellungen werden entsprechend der Anforderungen des Programms 'cgm2img.exe' umgesetzt und an die Applikation übergeben. Es wird die JPEG Datei und eine gleichnamige Logdatei durch das Tool erzeugt. Diese werden, wenn gewünscht, nach der Konvertierung automatisch gelöscht.

3. Die Applikation verwendet die deutsche oder englische Sprache in Abhängigkeit von der gerade gewählten Sprache des Cumulus Clients.

4. Die Konvertierung der Dateien wird nur für Assets mit dem Suffix '.cgm' aktiviert, alle anderen Dateien werden schon vor der Konvertierung abgelehnt und werden im Log als Fehler angezeigt.

5. In der Vorschau-Darstellung wird von Cumulus oberhalb der Miniatur die Info 'Asset nicht unterstützt. Unterstützendes Modul deaktiviert oder nicht verfügbar. (Miniatur wird statt dessen angezeigt)' angezeigt. Da Cumulus keinen Dateifilter für das CGM Format besitzt (welcher für die Erzeugung der Voransicht notwendig wäre), wird diese Meldung angezeigt und kann leider nicht unterdrückt werden.

Version 1.0.0 - März 2008

Es handelt sich um die erste Version des CGM Miniaturen Generator EJaPs für Canto Cumulus 7.5 und neuer.

Bitte senden Sie alle Fragen zum Produkt an die Email-Adresse support@heymann-consulting.de. Wir versuchen Ihre Fragen umgehend zu beantworten und unsere Produkte auf Basis Ihres Feedbacks laufend zu optimieren.
